摘 要：针对一起高压输电线路高频保护通道异常的缺陷，检修人员对高频通道进行检查和试验检测，在此基础上进行分析并确定故障点，从而提出针对性的处理措施。 关键词：高频保护；通道异常；检测；分析；处理措施

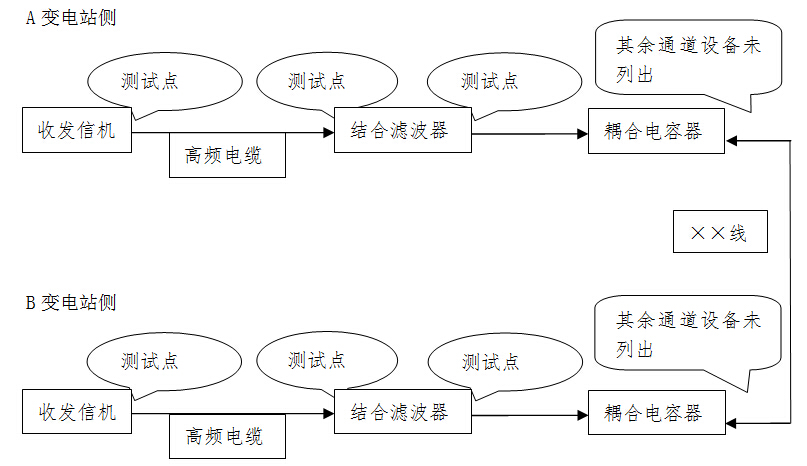

2014年4月15日10时08分，××线高频通道异常，A、B变电站后台监控机均发“××线高频通道异常”信号。 1 高频通道检测点分析
1.1 分别检查A、B变电站高频电缆接地情况。 1.1.1检查高频电缆在电缆沟内是否上了电缆架，高频电缆必须上架且沿着电缆沟内100mm2静态接地铜导体走线。 1.1.2高频电缆屏蔽层应在两端分别接地，结合滤波器侧高频电缆二次接地点应离耦合电容器的一次接地点有3-5m的距离并与地网焊接。 1.2 分别检测A、B变电站高频电缆的绝缘情况。将高频电缆两端脱开，对高频电缆测试绝缘，检查高频电缆是否存在断线情况。 1.2.1 测试高频电缆芯的电阻值，将一端接地，测量电阻。 1.2.2 测试高频电缆屏蔽层的电阻值，将一端接地，测量电阻。 1.2.3 测试高频电缆的输入阻抗Zi（Ω）、特性阻抗ZC（Ω）、工作衰减测量bp（dB）。
|
