TSI系统故障处理与分析

摘  要：TSI监控系统在电厂中应用广泛，是对汽轮机运行监控的重要手段，在汽轮机保护中起到重要作用，当仪表受到外界干扰信号时，会引起测量信号故障，故障现象也千奇百怪，严重影响机组的安全稳定运行，由于电厂系统的复杂性，干扰信号源比较难以查处，因此在解决干扰信号引起的故障时，应从多方面入手，仔细观察，认真分析，在加强仪表抗干扰能力的基础上，消除干扰源，是从根本上保证TSI仪表稳定运行的重要方法。本文从一起TSI仪表信号故障的解决过程入手，对干扰信号的产生进行分析，提出相应的防范措施，希望能对有类似问题的朋友有所帮助。

关键词：TSI 故障；干扰；屏蔽；接地；电磁泄漏

引言：我公司#5机组TSI监控系统于2011年大修时更改为本特利3500系统，投入使用后，一直运行稳定。从2013年10月27日开始，#5机TSI表频发故障信号，最初是#8、#9瓦振信号频繁跳变，后来#6轴X相、Y相轴振、中缸差胀、低缸差胀等陆续出现无规律信号跳变（见附图1），热工专业对此做了大量工作，但一直没有消除该故障，且信号跳变越来越严重，发生频率越来越高，为防止发生非停，将#6轴振、中缸差胀、低缸差胀保护退出，严重影响了机组的安全运行，解决此问题刻不容缓。

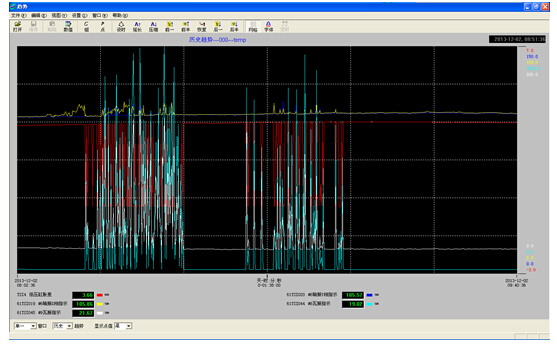

附图1  低缸差胀、#6轴振等信号跳变

1 处理过程

1.1 初步检查：故障发生后，热工专业首先检查了TSI仪表的安装符合技术规范，就地传感器延长线连接良好，无破损接地现象，所有信号线均压接牢固，信号线全程屏蔽，屏蔽线在TSI仪表侧单点接地，测量系统接地电阻为0.35Ω，接地良好，仪表供电系统稳定，期间将低缸差胀测量卡件更换新卡件故障依旧，由此判断TSI仪表本身无问题。
