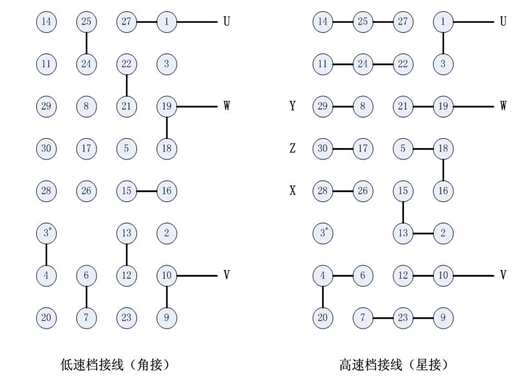

摘 要：介绍了辽宁清河发电有限责任公司的超临界600MW汽轮发电机组循泵浪费厂用电的原因，为了降低火力发电厂的发电成本，采取对一台循泵电机进行高低双速改造，且优化循泵的运行方式等技术措施，在优化运行中循泵安全可靠，每年可节省厂用电量约2.8×106 KW•h，合资金为112万元。 关键词：循泵电机；高低双速；改造；优化；节省；厂用电 600MW机组循泵电机高低速改造后可大大节省发电厂的用电量。针对此情况，为进一步降低火力发电厂的发电成本，提高超临界600MW机组的运行经济性，辽宁清河发电有限责任公司（简称清河发电公司）的1号汽轮发电机组A循泵电机通过高低双速改造等技术措施，并确定最佳的循泵运行方式，通过长时间的运行，机组运行稳定且经济效益显著。 1 前言 清河发电公司1号汽轮机组为哈尔滨汽轮机制造厂生产的超临界、一次中间再热、单轴、三缸、四排汽、双倍压、反动凝汽式600MW汽轮机组，于2011年10月16日持续运行达168 h。机组配有两台长沙水泵厂生产的50%容量的斜式轴流循泵，凝泵转速为370 r/min，扬程为26 m，流量为32400 t/h；循泵装配的是湘潭电机厂生产的电动机，额定功率为3000 KW、电压为6Kv、额定电流为370 A。 清河发电公司位于辽宁省铁岭市清河区内，处在平原与丘陵交汇地区，该地区属寒温带季风型大陆性气候，全年主导风向为南及西南风，年平均气温6.5℃，最高气温37.9℃，最低气温-36.6℃，年平均相对湿度66 %，年平均风速3.6 m/s。在冬季，600MW机组保持单台循泵运行，每台循泵单独运行时的实际容量为60%左右，由于循环水供水温度较低，因此机组存在着冷却流量过大的现象，且斜式轴流循泵不允许采取关小出口阀门限制冷却水流量的手段，使大量的厂用电被循泵白白的浪费掉。鉴于同型号600MW机组—9号汽轮机组冬季单台循泵运行数据：循环水供水温度平均为13℃左右，凝汽器真空平均为96.55Kpa，凝汽器端差平均为8.65℃，凝结水过冷度平均为1.21℃，循泵的耗电率平均为0.86%，循泵的年平均耗电率平均为1.10%。 2011年初，清河发电公司为有效的落实“降成本，增效益”精神，专门成立了节能降耗组织机构，由公司总工程师任领导小组组长，发电部各专业专工任节能公关小组组长。发电部汽机专工认为600MW机组循泵具有较大的节电空间，会同生技部设备管理电气专工通过对华能阳逻电厂、邯峰电厂等60万机组3000KW 16P循泵电动机高低双速改造的调研、论证，最后经公司领导批准，决定对先在建的1号机组A循泵电机进行高低双速改造。 2 电机高低双速改造原理 根据泵类机械相似定律，在一定范围内改变泵的转速，泵的效率近似不变，其性能近似关系式为： Q1/Q2=n1/n2 ；
|
