CSSP-2000仿真培训系统 在1000MW机组上的应用

摘  要：仿真机已成为发电厂运行人员操作技能培训的重要工具，本文对CSSP-2000仿真培训系统在神华国华绥中发电厂生产中的实际应用进行了介绍。

关键词：CSSP-2000；仿真机；发电厂；应用

前言

神华国华绥中发电有限责任公司配置的2×1000MW超超临界机组是东北地区首台百万机组，该公司的仿真培训项目由四方电气（集团）有限公司承接，采用CSSP-2000仿真培训系统并于2010年11月30日顺利通过整体验收，该系统不仅在公司人员生产培训中体现重大作用，同时具备的工程运行分析及研究的功能为生产现场技改提供了坚实的基础。

1  仿真培训系统介绍

1.1 仿真机的组成

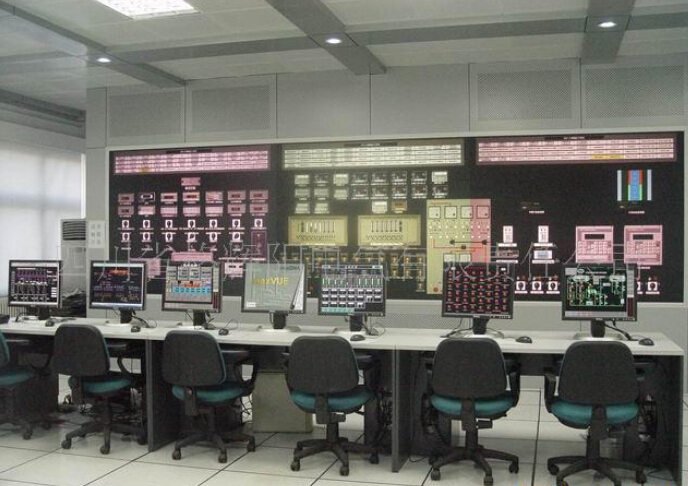

CSSP-2000仿真培训系统从仿真机的硬件构成来看，主要包括主计算机、操作员站、就地站、教练员站、工程师站、显示设备、接口计算机以及计算机网络等。而软件部分由仿真支撑软件、通讯软件、教练员站软件、工程师站软件、过程模型软件、控制模型软件、DCS操作站仿真软件、就地操作站仿真软件、环境仿真软件构成。其中主计算机用于仿真机网络、数据库管理与模型数据运行，是整个仿真机的核心；网络系统使用100M以太网，拓扑结构为星型连接，通讯协议为TCP/IP，介质为双绞线，各节点通过交换机以确保每个节点可独享带宽；DCS操作员站用于电厂集控室操作；就地操作站用于模拟电厂集控室外锅炉、汽机、热控、电气的阀门、泵、开关等操作；工程师站用于仿真机的维护与开发。

1.2 仿真机的技术特点

该系统针对绥中发电厂百万机组的仿真培训要求，分别采用了图形建模、百万千瓦超超临界仿真、DPU翻译西门子T3000仿真等技术手段，同时具备在线调试和修改、系统结构网络化、培训功能智能化、培训方式多样化、高逼真度的模型算法库、支持用户开发和调试、开放性的特点。满足公司仿真培训工作要求，且技术管理人员一旦经历一项仿真系统工程的培训和开发实践，就具备了自行扩展的能力，为公司今后各种技术培训及生产技改提供了有力的帮助^[1]。

2  仿真的范围

该仿真系统对绥中发电厂3号机组的炉、机、电、及外围相关系统实现全范围、高精度、全过程的仿真。以参考机组日常监视、操作、控制为主，包括对机组不同状态的的启动、停机，各种联锁保护试验的进行、任意工况的稳定运行，现场就地系统设备的启停和故障处理中必要的操作进行了仿真模拟^[2]。

a.  锅炉专业的主要仿真范围包括：过热蒸汽系统、再热蒸汽系统、本体启动疏水和排汽系统、BCP、烟风系统、电除尘系统、制粉系统、油枪及点火装置、吹灰系统、干除渣系统、仪用及厂用压缩空气系统、脱硝系统等。
