GW10型户外式高压隔离开关的升级改造

摘  要：针对性地剖析了GW10型户外高压隔离开关在运行中触指盘所出现的各种主要故障及产生的原因，并提出了相应的措施。

关键词：高压隔离开关；触指盘；软连接

概  述:西电集团GW10型高压隔离开关在电力系统中已有20多年的运行历史，该型产品连轴节与基座导电连接为触指盘结构，支撑件罩材质为PBT塑料，产品在现场运行几年后，此零件就会出现老化现象，发生断裂。导电用的接触盘和接触盘与滚子滑动接触，两接触面为导电面，产品分、合闸时产生相对移动。在风沙比较大的地区，接触盘与滚子的接触面之间，形成一层薄薄的细沙层不仅增大导电回路的电阻值，使连轴节发热，且增大产品的操作力，直接影响合闸到位。由于长期户外腐蚀，因而运行中的户外式隔离开关出现的问题大幅上升，直接影响系统的供电可靠性和安全性，更严重的甚至造成变电站一条母线全停的严重故障。

    为有效利用经费，可采取将GW10型产品导电部分进行改造，并将导电做彻底检修，从而改善导电性能，确保分、合闸及接触的可靠性。对机械传动部分进行必要的检查和维护，使传动部分操作更加平稳，避免卡涩现象。此种改造方式，可节省现场改造时间，避免大面积停电。

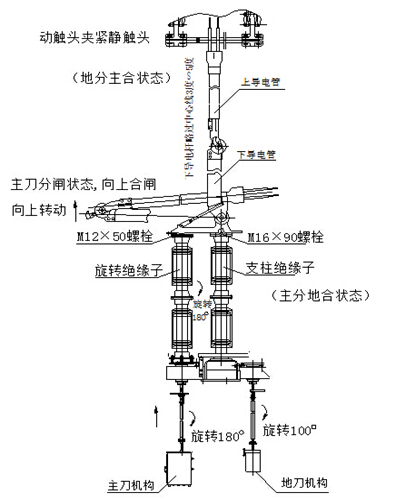

一、GW10型户外隔离开关的动作原理如图1。

图1

1、将GW10/11型产品连轴节和基座部位的接触盘结构改为软连接结构，由过去零部件的面滑动、滚动接触改进为固定接触，避免此类产品经过一段时间的运行，产品的操作力增大，确保分、合闸及接触的可靠性。其软连接是专业技术人员根据产品的运行轨迹，设计出层间长度及弯曲角度，不会增加合、分闸的阻力。此软连接结构的产品，已顺利通过了严格的机械寿命和温升试验。
