摘 要：主要介绍了WBKQ-01B型备用电源快速切换装置的主要功能、切换方式，在各种切换方式下的切换原理，及快速切换、同期判别切换、残压切换及长延时切换说明。该装置既能保证厂用电切换的可靠性，又能保证切换速度，解决了因断电时间过长，母线电压和电机的转速均下降过大，备用电源合上后，电动机组的自起动电流很大，母线电压将可能难以恢复，从而对机组运行的稳定性带来严重的危害。
关键词：快速切换；残压切换；同期捕捉
引言
二道江发电公司7号机组厂用电切换采用工作电源的辅助接点直接起动备用电源投入。这种方式未经同步检定，电动机易受冲击。而且切换时间过长，易导致部分重要电机失电，影响机组运行。2011年将7号机组厂用电切换装置更换为WBKQ-01B型备用电源快速切换装置。此装置是专门为解决厂用电的安全运行而研制的。采用该装置后，可避免备用电源电压与母线残压在相角、频率相差过大时合闸而对电机造成冲击，如失去快速切换的机会，则装置自动转为同期判别或判残压及长延时的慢速切换，同时在电压跌落过程中，可按延时甩去部分非重要负荷，以利于重要辅机的自起动。提高厂用电切换的成功率。
1、WBKQ-01B型备用电源快速切换装置主要功能
u
正常情况下实现工作电源与备用电源之间的双向切换。
u
事故、母线低电压、工作电源开关偷跳情况下实现工作电源至备用电源的单向切换。
u
快速切换、同期判别切换、残压切换、长延时切换四种切换条件。
u 串联、并联、同时三种切换方式可供选择。
u 两段式定时限低压减载。
u 自带独立的备用分支后加速、过流保护功能；也提供一副接点以起动备用分支保护。
u 支持备用电源高压侧开关冷态(不带电) 运行或热态(带电)运行。
u 母线PT小车检修闭锁母线低电压切换功能。

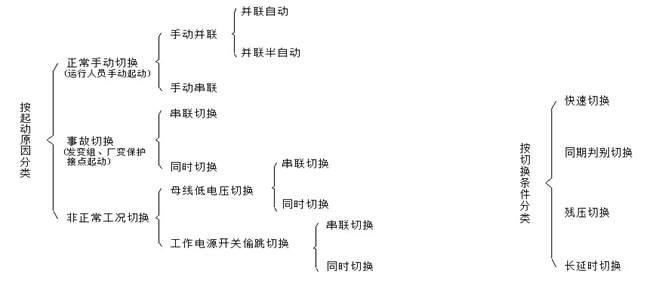

2、WBKQ-01B型备用电源快速切换装置切换方式：
