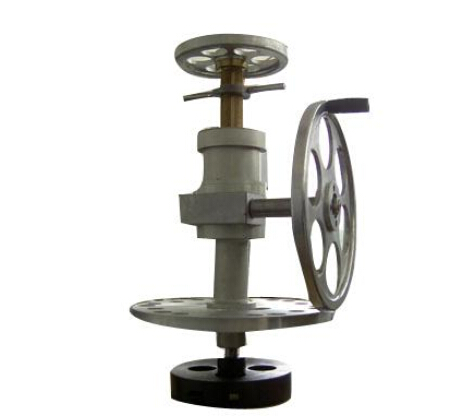

摘 要：安全阀数显旋切器在实际应用中旋切安全阀阀座密封台阶取得很好效果，为了更好地突出这台旋切器应用，通过多次操作研究，对价格昂贵的高温高压调节阀阀座进行修复。利用安全阀数显旋切器对刀架、刀刃改进，制作调节阀座同心定位器等工艺改造。 关键词：密封面；泄漏；安全阀；调节阀；旋切器 引言 安全阀、调节阀的泄漏是火力发电厂所有设备中发生故障较高的部件之一，该部件发生内漏，严重影响锅炉的效率和机组的经济性，通过提高检修质量、改进检修工艺、合理使用材料等方法，消除安全阀、调节阀内漏，延长寿命，节约大量维护费用，提高经济效率。 一、 概述 火力发电厂使用在主蒸汽系统最重要的设备是弹簧式安全阀和调节阀。安全阀选用国外的克罗斯比、德莱赛和多家国产,其分布在主蒸汽的甲乙过热器、分离器或汽包安全阀、热段再热器、冷段再热器。调节阀大部分选用美国Copes-Vulcan（考普斯）公司，其分布在减温水操作平台，用于调节过热蒸汽、再热蒸汽温度。 二、 安全阀数显旋切器结构原理 安全阀数显旋切器（XH-LH-4）是一种操作方法简单、易掌握，体积小、可拆卸、移动方便的安全阀密封面切割工具，配有传感器和电子显示器，精确的显示进刀量，显示精度为0.01mm，提高了密封面切削的精密度。适用于进口及国产的各种安全阀密封面切割。旋切器由主机和附件两部分组成。附件包括：下连接盘、多功能连接盘、多功能连接盘过渡盘、切削刀盘、切削刀、对刀器,进给手轮上设置有主轴，旋切手轮位于进给手轮的下方，旋切手轮输出轴通过涡轮蜗杆与主轴的中部连接，在主轴的底端设置有切削盘，在切削盘上设置有切削刀，在主轴的外壳上设置有用于显示主轴旋转尺寸的数字显示装置。

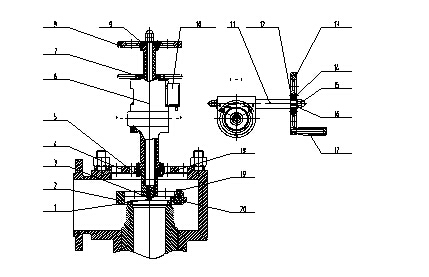

XH-LH-4型安全阀数显旋切器结构简图 1、3、5、9、14、19螺钉 2切削刀盘 3、16、18垫圈
4连接盘 6主轴 7锁紧螺母 8进退刀手轮 10智能型数显计数器 11蜗杆轴 12过渡盘 13旋转手轮 15盖形螺母 17旋转手柄 20旋切刀
|
