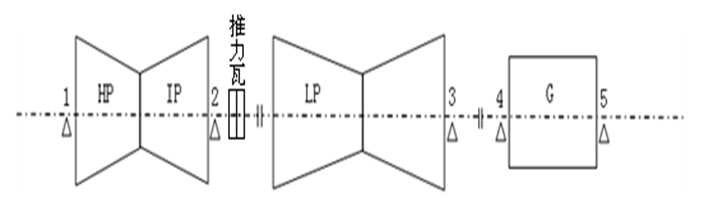

摘 要：对国产超高压150MW机组大修后启动过程中其转速低于、接近、高于临界转速以及转速在额定转速下的碰磨造成的振动进行了全面分析，诊断出机组发生了摩擦振动，采取控制振动副值，多次冲转及盘车的方法进行处理，顺利使机组升到了工作转速，并网运行正常，摩擦现象消失。为同类型机组在分析和处理类似问题时积累了经验。 关键词：摩擦；振动；临界转速；通流间隙；振幅；相位 0 前言 随着大型汽轮发电机组向着高性能、高参数、高效率的发展，在汽轮发电机组经历大修时，各厂为提高机组的经济性，一般均会将通流间隙控制在厂家标准的中下限，甚至是部分电厂将通流间隙调整的低于厂级提供的标准值下限。在修后启动过程中，有可能发生振动异常增大的情况，该故障既可能由其它故障引起，如质量不平衡、热弯曲、轴系不对中、基础或缸体下沉、油膜涡动等，又往往是其它故障的诱发因素，造成转子振动增大、磨损、转轴永久热弯曲甚至损坏。因此，研究机组修后启动过程中的振动异常问题，对确保机组修后正常启动，控制检修工期，正确诊断及时处置。对机组的长周期安全稳定运行有着重要的意义。 1 设备概况 我厂#1、2机组系武汉汽轮机厂（与日本东芝公司合作）制造的C125/N150-13.24/0.245/535/535超高压、一次中间再热、单轴双缸双排汽、单抽凝汽式汽轮机。#1、2机组分别于2006年、2007年投入商业运行。汽轮机为双缸两轴三支撑，发电机为二支撑，整个轴系由五个径向支持轴承，一个推力轴承组成。轴承支撑简图见下图：
2 振动概况 2.1 #1机组振动概况分析 本次机组停机前由于低压转子反向次末级叶片断裂导致机组动不平衡，机组冲转时#2轴瓦振动大无法3000rpm/min定速。 2.1.1 #1机组振动简介（转子在额定转速下发生碰磨故障） 机组冲转时的轴系振动图：
|
