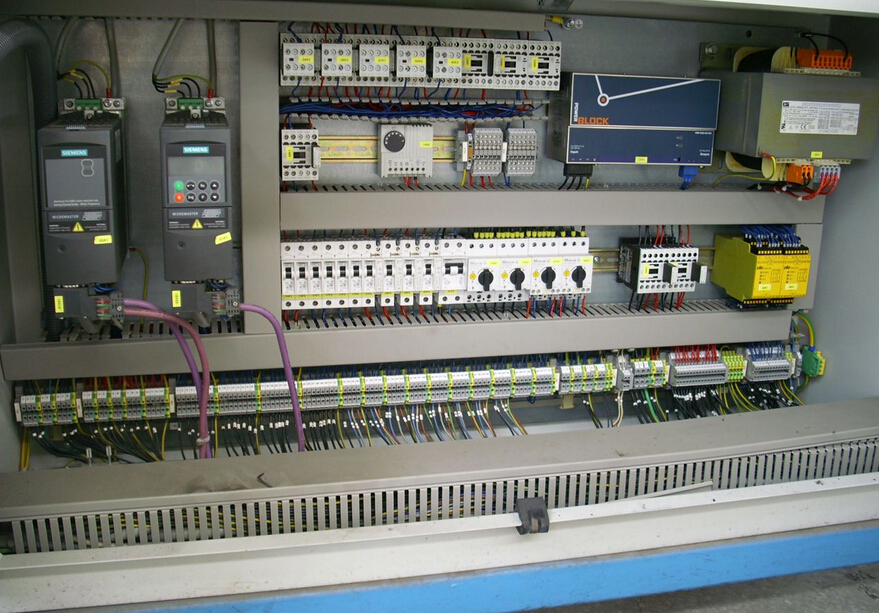

低压变频器低电压穿越电源的应用

摘  要：由于当前火电厂给煤机大多采用变频技术而不具备低电压穿越能力,故障情况下存在引发系统损失大容量电源的严重安全隐患,对整个系统的安全稳定运行构成极大威胁。为给煤机变频器加装低电压穿越电源系统，可以减少因系统电压波动造成给煤机变频器跳闸的机率，减少锅炉非计划停运次数或降负荷时间。避免系统低电压造成的机组非计划停运、甩负荷或关键设备的损坏，提高电厂整体发电的安全可靠性。

关键词：低电压穿越；直流电源；变频器

前言

近年来，为了满足节能降耗的目的，各发电企业和设计单位在给煤机的设计上都在倾向于变频器技术。但是由于变频装置对电压波动非常敏感，在系统发生瞬时故障时致使电压暂降时，给煤机也可能因为变频器低电压穿越能力不足造成停止运转，从而可能导致机组被动减负荷甚至机组跳闸，严重影响机组安全稳定运行，并对电网运行造成影响。

1  给煤机系统脱网原因分析

电厂给煤机系统由变频器和拖动电机组成，各种故障造成的电力系统电压跌落，都会导致给煤机系统停运，进而造成发电机组停机脱网的恶劣事故。分析给煤机系统脱网的原因，有两个原因可诱发此问题：1.变频器功率回路2.变频器控制电源。

首先，直流动力电源跌落会造成给煤机变频器停机。变频器的功率回路均由整流模块、直流环节、逆变模块组成，如图1所示：

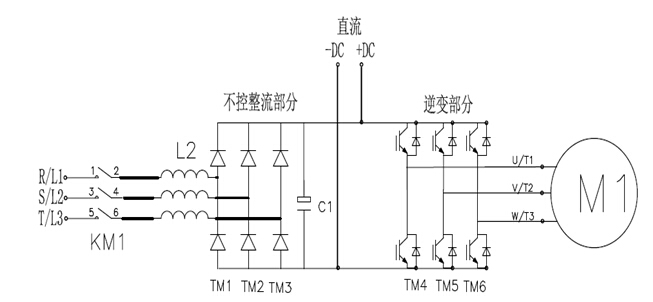

图1  变频器结构示意图

变频器的进电端子(R/L1，S/L2，T/L3)，经不控整流（TM1，TM2，TM3）到直流DC，再经过逆变(TM4，TM5，TM6)到U/T1，V/T2，W/T3交流，实现频率变换。当低电压发生时，R/L1，S/L2，T/L3电压变低，直流母线电压随之降低，无法提供逆变模块所需要的能量，触发变频器保护。此保护为变频器内置的硬件保护，无法通过修改定值进行规避。
