摘 要：通过对美国VTI公司生产的电磁泄放阀泄漏原因分析与处理，着重介绍了处理阀门密封面检修及安装的实践经验，并对电磁泄放阀检修质量、材料改进提出建议。 关键词：密封面; 法兰垫圈; 碳涂层 引 言 电磁泄放阀的泄漏是火力发电厂所有设备中发生故障较高的部件之一，该部件发生故障对机组安全运行构成了严重威胁，而且消除故障，往往需要停机处理，所以在检修期间对电磁泄放阀检修质量管理和材料改进措施必须引起高度重视。 一、 概述 电磁泄放阀作用是为减少锅炉过热器出口安全阀起跳次数从而保护安全阀，大型电厂锅炉在末级过热器出口安全阀的下游都布置有电磁泄放阀，阀前一般安装同样型号的手动球阀作为隔离用。然而一些进口电磁泄压阀由于各种原因, 导致泄漏严重。正由于电磁泄放阀在火力电厂所起的作用和工作重要性，决定其检修质量要求比一般阀门检修要高。
二、 电磁泄放阀结构原理 电磁泄放阀为了消除锅炉运行时压力波动引起安全阀动作，在安全门动作之前开启，排出多余的蒸汽，以保证锅炉在规定的压力下正常运行，从而保护安全门，同时减少安全门的动作次数，延长安全阀的使用寿命。正常运行中前隔离阀开启，电磁泄放阀处于关闭状态，当系统压力高于泄放阀设定压力值时，开启阀门泄压，直至系统压力低于设定压力值时阀门关闭。

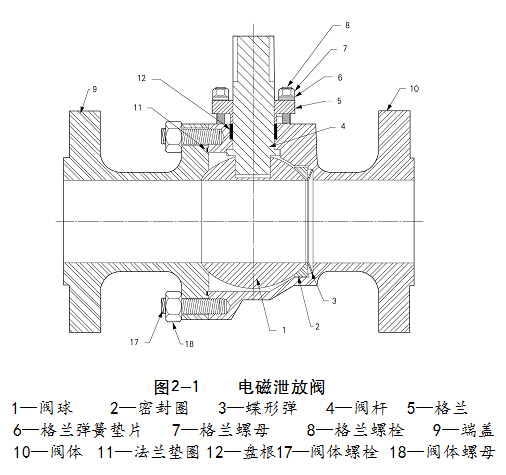

电磁泄放阀及前隔离阀阀体部分主要由阀球、阀座、端盖、阀杆及操作机构组成，其密封面为球面，在保证阀门密封的前提下，还要确保阀门启闭灵活，因此在阀球及阀座下设置有蝶形弹簧（图2—2），即能对阀座提供一定的紧力，又能在阀门操作时起到一定的缓冲作用 。 另外，法兰处安装有法兰垫圈（阀体密封圈）（图2—3），密封圈为两面弧形的钢圈，一边与阀体接触、另一边与端盖接触，由法兰螺栓提供紧力，达到与阀体及阀盖完全贴合而密封。
|
