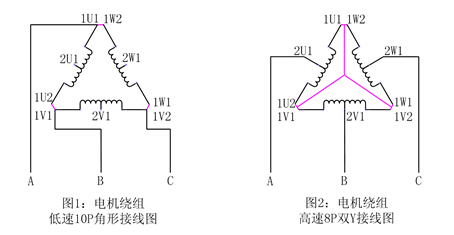

摘 要：本文以沙角C电厂单绕组双速引风机电机为例，阐述电机绕组是三角形接线方式和双Y形接线方式时差动保护CT的设置方案。 关键词：电机绕组；三角形；双Y形；差动保护；CT设置 1 引言 沙角C电厂三台660MW机组1996年投产，属全进口设备，每台机组配备两台双绕组双速引风机，引风机低速功率为2310kW、高速功率为3356kW，该风机低、高速绕组均采用Y形接线方式，原设计已配备了差动保护。随着国家对环保要求的逐步提高，沙角C电厂增加了脱硫、脱硝等系统，随之引风机也需要增容改造。引风机增容改造采用上海电机厂生产的单绕组双速电机，调速时需停电调整绕组接线方式。该电机低速功率为3500kW，绕组采用10P三角形接线方式，接线简图如图1所示；高速功率为5600kW，绕组采用8P双Y形接线方式，接线简图如图2所示。因引风机增容后电机容量远超于2000kW，所以必须配置差动保护。以下主要针对电机绕组三角形和双Y形接线方式下差动保护CT配置方案进行分析说明。
2 原有保护装置功能、接线说明 原保护装置采用了AREVA公司P243微机保护装置，该装置具备了热过负荷保护、短路保护、负序保护、运行中堵转保护、零序保护、电压保护、启动限制、差动保护以及故障录波等功能。该保护装置共有7个电流采样输入口，分别为IA、IB、IC、IN、IA2、IB2、IC2，其中IA、IB、IC、IN作为电机综合保护的电流输入口，如过热保护、负序保护等常规电流保护；若采用差动保护功能时IA、IB、IC同时作为差动保护前端电流的输入口，IA2、IB2、IC2作为差动保护后端电流的输入口。
|
