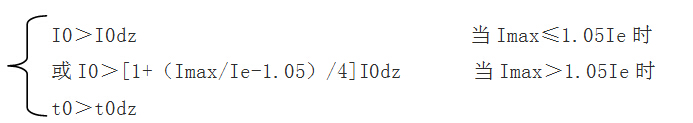

摘 要：随着继电保护的微机化，保护定值整定时需要考虑的因素也越来越多，保护的灵敏性是否满足要求，保护之间的相互配合是否合理，如何整定合理的定值则是关键问题，值得我们根据实际情况进行分析探讨。 关键词：接地保护；定值；整定；探讨 0 引言 大唐信阳发电有限责任公司厂用电6kV系统电机开关综合保护装置采用东大金智WDZ-430EX型保护装置。部分大电机（如电动给水泵、循环水泵、引风机、凝结水泵）零序电流互感器变比n=100/5，开关零序保护一次定值按照整定原则整定，一次定值为I=15A，跳线为0.02，二次定值为37.5倍（定值见附表1）。这样的定值是否满足要求，我们从以下几个方面进行分析探讨。 1 东大金智WDZ-430EX型保护装置接地保护原理和整定范围 1.1 接地保护原理 采用零序电流互感器获取电动机的零序电流，构成电动机的单相接地保护。为防止在电动机较大的启动电流下，由于零序不平衡电流引起本保护误动作，本保护采用了最大相电流Imax作制动量，其动作特性见图1。

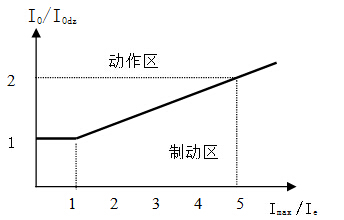

图1 接地保护特性曲线  I0dz：零序电流动作值（倍） Ie：电动机额定电流（A） t0dz：整定的接地保护动作时间（s） t0：接地保护动作时间（s） 零序额定电流视中性点接地电流大小确定，本装置提供I0e=0.02A和I0e=0.2A两种供选择。一般有，中性点小电流接地时，取I0e=0.02A；中性点大电流接地时，取I0e=0.2A。 1.2 接地保护整定范围
|
